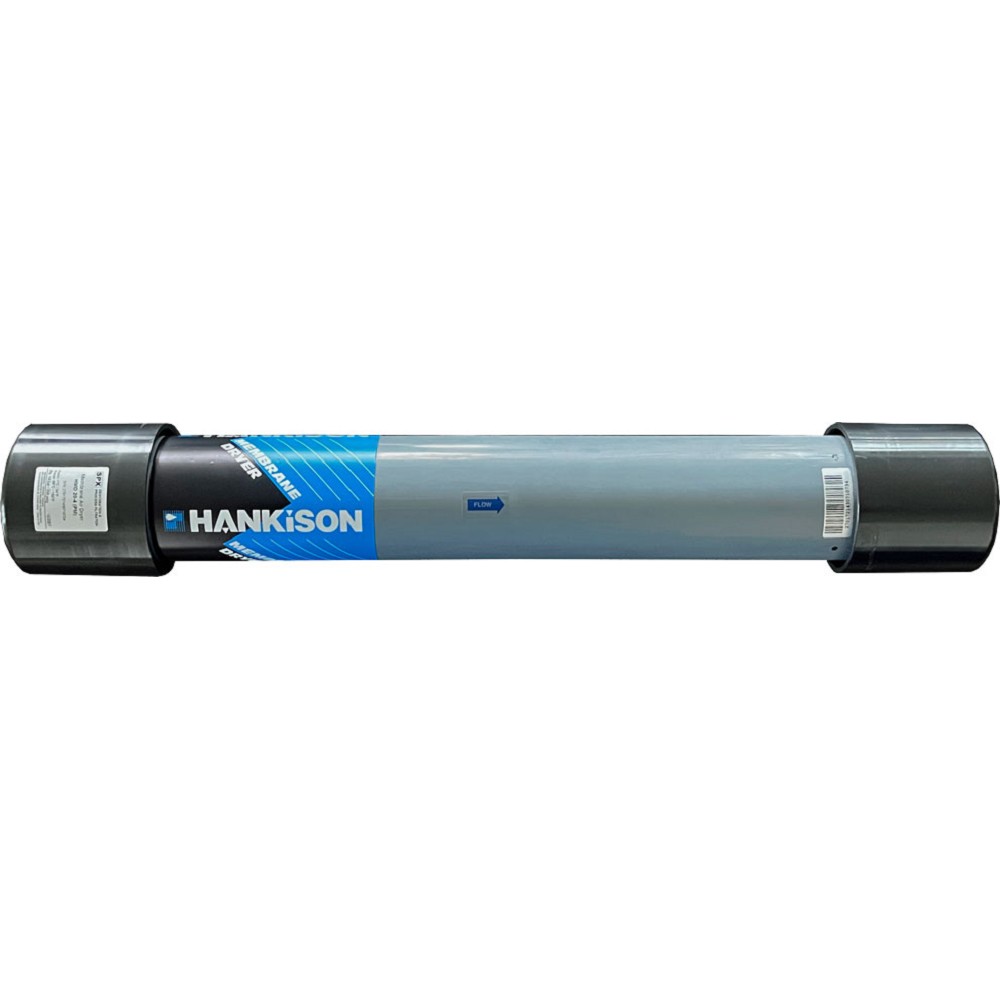

Membránové sušiče HMD slouží k odstraňování vlhkosti ze stlačeného vzduchu. Nepotřebují žádné elektrické napájení(2). Standardně dosahují TRB +3°C. Při správném nadimenzování mohou dosahovat i záporného tlakového rosného bodu (TRB)(3). Jsou vhodné především buď pro zlepšení kvality již předupraveného stlačeného vzduchu centrálního rozvodu - pro místní větev, nebo jako lokální úprava stlačeného vzduchu pro konkrétní spotřebič u něhož je známá spotřeba stlačeného vzduchu.
Podstatné uplatnění dále najdou i v pracovním prostředí bez přístupu k napájení elektrickou energií.
Popis

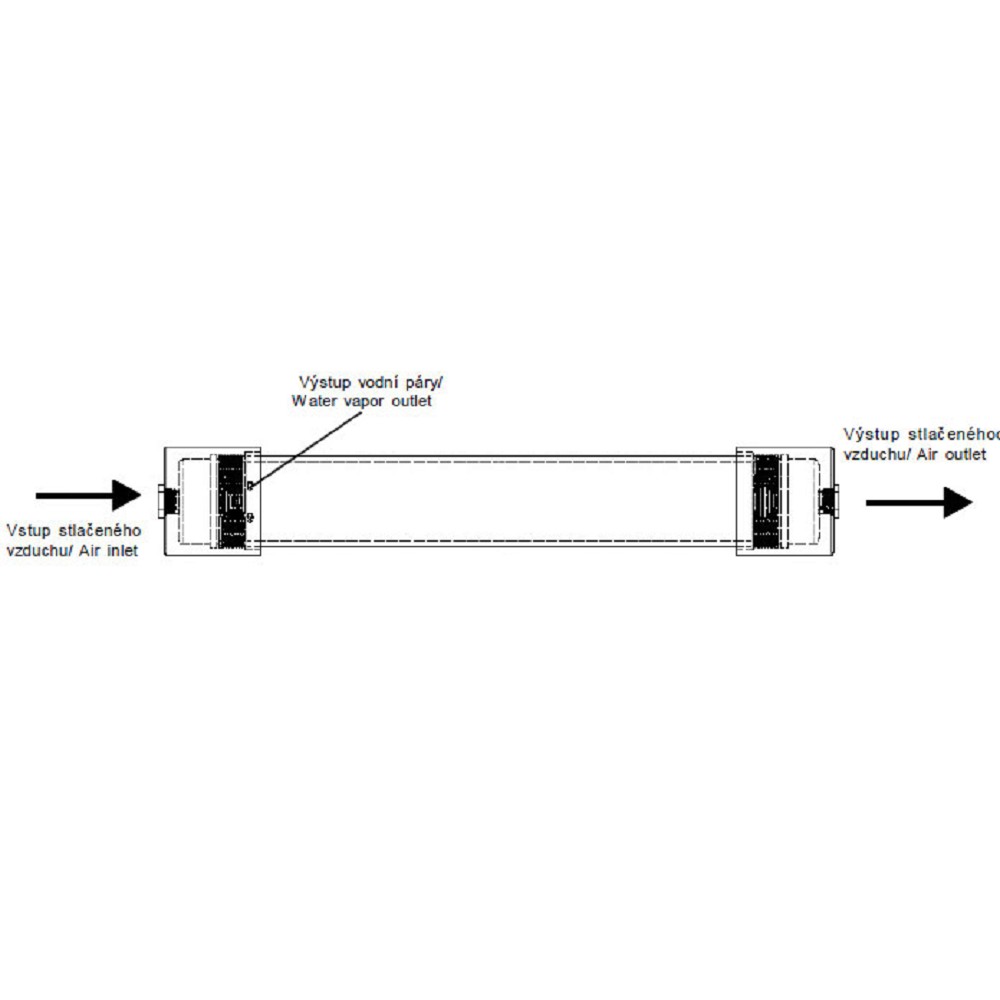

Membránová sušička se skládá ze svazku tenkých, dutých vláken, která jsou uložena ve vnějším ochranném plášti, jehož krycí hlavy slouží k připojení do rozvodu stlačeného vzduchu. Vlákna jsou spirálovitě stočena aby mechanicky odolávala tlakovým rázům. Pod jednou z krycích hlav jsou umístěny výstupní otvory pro odvod vodní páry.
Popis funkce:
Stlačený vzduch je přiváděn do olejového předfiltru, kde se z něho odfiltrují kapalné podíly oleje, jakož i pevné částice a aerosoly, které jsou pak přes odvod kondenzátu odváděny ven. Tato polysulfonová vlákna jsou mechanicky a chemicky upravena tak, že vodní pára obsažená ve stlačeném vzduchu proniká ven mikropóry v jejich stěnách. Vlhký stlačený vzduch se přivádí do svazku membránových vláken, vodní pára proniká póry ven a na konci sušičky vystupuje suchý vzduch. Stěny vláken fungují jako propustná membrána, které selektivně propouští molekuly vodní páry rychleji než jiné molekuly. Při pronikání membránou se dostává ven i malý podíl pracího vzduchu. Molekuly vodní páry se pohybuje zvnitřku vlákna směrem ven, neboť uvnitř vlákna je parciální tlak mnohem vyšší než venku. Svazek vláken je v kompaktním umělohmotném pouzdře, které vlákna chrání. Skrz otvory na vstupních krytech se odvádí profukovací vzduch ven.¨
Upozornění na kvalitu stlačeného vzduchu na vstupu do sušiče HMD
Maximální povolená vstupní koncentrace pevných, kapalných částic a oleje ve stlačeném vzduchu musí odpovídat níže uvedeným třídám DIN ISO 8573-1:
Vlhkost: třída 7
Pevné částice: třída 1
Obsah oleje: třída 1
(Při nedodržení hrozí nevratné poškození sušiče.)
Tyto limitní hodnoty splňují např. filtry SPX Hankison NGF (série HF, UF).
Hmotnost: 3.50 kg
Šířka: 75.00 cm
Výška: 15.00 cm
Hloubka: 15.00 cm
